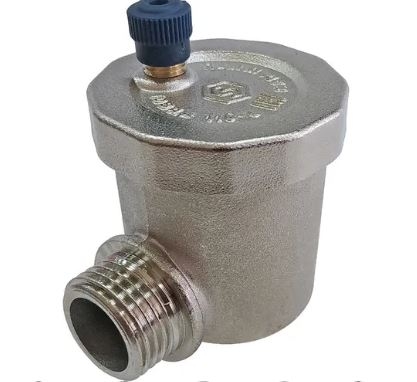

STOUT Клапан д/спуска воздуха-автомат 1/2", угловой (SVS-1013-000015)

Воздухоотводчик Stout 1/2" автоматический угловой никелированный с вертикальным выпуском (SVS-1013-000015) предназначен для удаления воздуха из трубопроводов и оборудования инженерных систем зданий и сооружений в процессе их эксплуатации или при заполнении водой. Воздухоотводчик Стаут также обеспечивает свободный вход воздуха в систему при её опорожнении.

Конструкция и материалы

[Конструкция воздухоотводчика SVS-1013-000015]

1 - корпус из латуни EN 1982-CB754S;
2 - крышка из латуни CW617N;
3 - седло из латуни CW614N;
4 - внутренние механизмы из полиацеталя (ПОМ);
5 - уплотнение седла из NBR;
6 - уплотнительные кольца из NBR;
7 - поплавок из высокопрочного полипропилена;
8 - пружина из нержавеющей стали AISI 302.

Принцип работы

Автоматический воздухоотводчик Stout SVS-1013-000015 работает следующим образом. При наличии в трубопроводной системе и воздуха поплавок (7) под собственным весом опущен вниз. В этом положении он через рычаг отклоняет затвор (4) от его оси. При этом образуется щель между уплотнением затвора (5) и седлом воздуховыпускного штуцера (3), через которую воздух свободно выходит в атмосферу. Когда трубопровод и полость воздухоотводчика заполняется водой, поплавок всплывает и перестает воздействовать на рычаг, пружина (8) возвращает затвор в исходное положение и плотно прижимает его к седлу, препятствуя выходу из системы воды.
